Un acoplamiento marino es un componente crucial en el sistema de propulsión de una embarcación, responsable de transmitir potencia desde el motor al eje de la hélice. La alineación adecuada de un acoplamiento marino es esencial para garantizar el funcionamiento eficiente y confiable de todo el sistema de propulsión. En este blog, como proveedor de acoplamientos marinos, profundizaré en los requisitos de alineación de un acoplamiento marino y explicaré por qué son tan importantes.
Comprensión de los conceptos básicos de la alineación de acoplamientos marinos
La alineación del acoplamiento marino se refiere al posicionamiento preciso de los ejes motriz y conducido conectados por el acoplamiento. Cuando los ejes están desalineados, puede provocar una variedad de problemas, incluida una vibración excesiva, un mayor desgaste del acoplamiento y otros componentes, una eficiencia reducida e incluso una falla prematura del acoplamiento o de todo el sistema de propulsión.
Hay dos tipos principales de desalineación que deben considerarse al alinear un acoplamiento marino: desalineación angular y desalineación paralela. La desalineación angular ocurre cuando los ejes de los dos ejes se cruzan en ángulo, mientras que la desalineación paralela ocurre cuando los ejes de los ejes son paralelos pero están desplazados entre sí.
Requisitos de alineación para desalineación angular
El requisito de desalineación angular para un acoplamiento marino normalmente lo especifica el fabricante del acoplamiento. En general, la desalineación angular permitida es relativamente pequeña, normalmente en el rango de unos pocos grados o menos. Esto se debe a que incluso una pequeña cantidad de desalineación angular puede causar una tensión significativa en el acoplamiento y los ejes, lo que provoca desgaste prematuro y fallas.
Para garantizar una alineación angular adecuada, es importante utilizar herramientas y técnicas de medición precisas. Un método común es utilizar un indicador de cuadrante para medir el desplazamiento angular entre los dos ejes en diferentes puntos a lo largo del acoplamiento. Esto permite un ajuste preciso de los ejes para minimizar la desalineación angular.
Requisitos de alineación para desalineación paralela
La desalineación paralela también es un factor crítico en la alineación del acoplamiento marino. De manera similar a la desalineación angular, la desalineación paralela permitida suele ser muy pequeña, a menudo del orden de unas pocas milésimas de pulgada o menos. Una desalineación paralela excesiva puede causar una carga desigual en el acoplamiento, lo que genera mayor tensión y posibles daños.
Para lograr una alineación paralela adecuada, es necesario utilizar cuñas u otros métodos de ajuste para mover los ejes a la posición correcta. Los sistemas de alineación láser se utilizan a menudo en aplicaciones marinas modernas para proporcionar mediciones muy precisas y facilitar un ajuste preciso de los ejes.
Factores que afectan la alineación del acoplamiento marino
Varios factores pueden afectar la alineación de un acoplamiento marino, entre ellos:
- Errores de instalación: La instalación incorrecta del acoplamiento o de los ejes puede provocar una desalineación. Es importante seguir cuidadosamente las instrucciones de instalación del fabricante para garantizar una alineación adecuada.
- Expansión térmica: Los cambios de temperatura pueden hacer que los ejes y el acoplamiento se expandan o contraigan, lo que provocará una desalineación. Esto es particularmente importante en aplicaciones marinas donde la temperatura puede variar significativamente entre la sala de máquinas y el ambiente exterior.
- Vibración y choque: Las vibraciones y los golpes del motor, la hélice u otras fuentes pueden hacer que los ejes se muevan y se desalineen con el tiempo. Las técnicas adecuadas de montaje y aislamiento pueden ayudar a reducir los efectos de la vibración y los golpes en la alineación del acoplamiento.
- Desgaste: El desgaste normal del acoplamiento y de los ejes también puede provocar una desalineación. La inspección y el mantenimiento periódicos del acoplamiento y los ejes son esenciales para detectar y corregir cualquier desalineación antes de que cause problemas graves.
Importancia de la alineación adecuada del acoplamiento marino
La alineación adecuada de un acoplamiento marino es esencial por varias razones:
- Eficiencia mejorada: Cuando el acoplamiento está correctamente alineado, la transmisión de potencia desde el motor al eje de la hélice es más eficiente, lo que resulta en un menor consumo de combustible y menores costos operativos.
- Vibración y ruido reducidos: Los acoplamientos desalineados pueden provocar vibraciones y ruidos excesivos, lo que puede resultar incómodo para la tripulación y los pasajeros y también puede dañar otros componentes de la embarcación. La alineación adecuada ayuda a minimizar los niveles de vibración y ruido.
- Vida útil extendida: Al reducir la tensión y el desgaste en el acoplamiento y los ejes, una alineación adecuada puede extender significativamente la vida útil del acoplamiento y de todo el sistema de propulsión.
- Seguridad mejorada: Es menos probable que falle un acoplamiento bien alineado, lo que reduce el riesgo de averías inesperadas y posibles riesgos de seguridad.
Productos Relacionados en Ejes Marinos

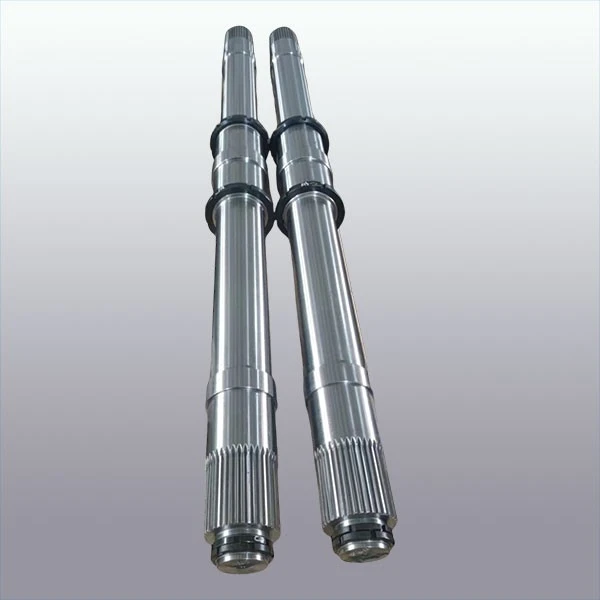

Además de los acoplamientos marinos, existen otros componentes importantes en el sistema de ejes marinos. Por ejemplo, elEje principal de turbina eólicaJuega un papel crucial en las aplicaciones de turbinas eólicas, transmitiendo la energía rotacional de las palas al generador. ElCulata del timónes otro componente importante, que proporciona apoyo y movimiento al timón, que es esencial para dirigir el barco. y elEje de barco de acero inoxidableSe utiliza ampliamente en barcos y otras embarcaciones pequeñas, ya que ofrece resistencia a la corrosión y alta resistencia.
Contáctenos para la adquisición de acoplamientos marinos
Como proveedor profesional de acoplamientos marinos, contamos con una amplia gama de acoplamientos marinos de alta calidad para satisfacer las diversas necesidades de nuestros clientes. Nuestros acoplamientos están diseñados y fabricados con los más altos estándares, lo que garantiza un rendimiento confiable y una larga vida útil.
Si está buscando un acoplamiento marino o necesita más información sobre los requisitos de alineación del acoplamiento, no dude en contactarnos. Nuestro experimentado equipo de ingenieros y representantes de ventas estará encantado de ayudarle con sus necesidades de adquisición y brindarle las mejores soluciones para sus aplicaciones marinas.
Referencias
- "Sistemas de propulsión marina: diseño, operación y mantenimiento" por John Carlton
- "Diseño de ingeniería mecánica" por Joseph E. Shigley y Charles R. Mischke
